V 系列 單Y軸走心式電腦車床

首頁  >  V 系列 (12 / 20 / 26)  >  V 系列 單Y軸走心式電腦車床

V127 / V207 / V267

簡介


V系列為全新機種,小型CNC走心式電腦車床,擁有世界級高品質之機械。

搭配FANUC 控制器。擁有高鋼性、高穩定性及高轉速之結構,進而提高產品加工品質,且降低工件損耗率。

威亞所自訂的操作者使用頁面,能更快速簡化刀具校正及調整的時間。

搭配豐沛的動力刀具及強大的馬力,不僅能加工複雜之工件,更能為使用者帶來更高的效益。

swiss turn machine













V系列走心式車床型錄

規格


項 目

單位

V127

V207

V267

備註



最大加工外徑 (正/副主軸)

mm

Ø12

Ø20

Ø26

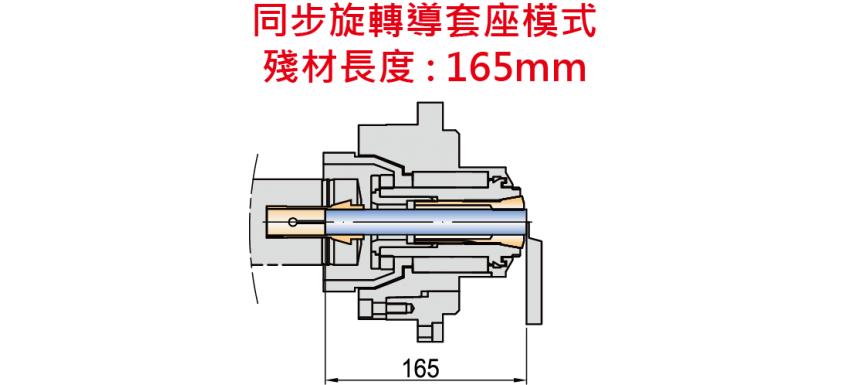

最大加工長度 (旋轉導套)

mm

220

220

220

一次開夾



最大加工長度 (固定導套)

mm

240

240

240





最大加工長度 (無導套)

mm

30

50

65





外徑刀數 / 尺寸

pcs

6:□10
2:□12

6:□12
2:□16

6:□12
2:□16





內徑刀數 / 尺寸

pcs

4/Ø25

4/Ø25

4/Ø25





側鑽刀數  /  尺寸

pcs

5/ER16

5/ER16

5/ER16





端鑽刀數  /  尺寸 (副主軸)

pcs

4/ER16

4/ER16

4/ER16





副主軸鑽孔刀數 / 尺寸

pcs

1/Ø25

1/Ø25

1/Ø25





總控制軸數

pcs

7

7

7





C軸最小定位度數

degree

0.001°

0.001°

0.001°





正主軸最高轉速

rpm

10000

10000

8000





副主軸最高轉速

rpm

10000

8000

8000





正主軸馬達

KW

2.2/3.7

3.7/5.5

3.7/5.5

內藏式



副主軸馬達

KW

2.2/3.7

3.7/5.5

3.7/5.5

內藏式



正主軸馬達冷卻方式



氣冷

氣冷

氣冷





副主軸馬達冷卻方式



氣冷

氣冷

氣冷





正主軸夾持方式



氣壓夾持(開閉爪)

氣壓夾持(開閉爪)

氣壓夾持(開閉爪)





副主軸夾持方式



氣壓夾持(開閉爪)

氣壓夾持(開閉爪)

氣壓夾持(開閉爪)





快速位移
X1/Z1/Y1/X2/Z2

M/min

30

30

30







X1軸馬達/ 最高轉速

KW/rpm

0.75 / 4000

0.75 / 4000

0.75 / 4000





Z1軸馬達/ 最高轉速

KW/rpm

0.75 / 4000

0.75 / 4000

0.75 / 4000





Y1軸馬達/ 最高轉速

KW/rpm

1.4 / 5000

1.4 / 5000

1.4 / 5000





X2軸馬達/ 最高轉速

KW/rpm

0.75 / 4000

0.75 / 4000

0.75 / 4000





Z2軸馬達/ 最高轉速

KW/rpm

0.75 / 4000

0.75 / 4000

0.75 / 4000





側鑽馬達/ 最高轉速

KW/rpm

1.0 / 8000

1.4 / 8000

1.4 / 8000





端鑽馬達/ 最高轉速
(副主軸)

KW/rpm

1.0 / 8000

1.4 / 8000

1.4 / 8000





滑道油箱

L

2

2

2





空壓壓力

Mpa

0.6

0.6

0.6

※ 1



空壓流量

L/min.

20 ~ 160

20 ~ 160

20 ~ 160

   ※ 5



切削油箱容量

L

290L (100%)

290L (100%)

290L (100%)

※ 2



機械尺寸 (L x W x H)

mm

2880x1387x1900

2880x1387x1900

2880x1387x1900

※ 3



機械重量

KG

3000

3150

3150

※ 4



※ 1. 0.6Mpa=6Kg/cm²

※ 2. 建議油箱需至少裝90%

※ 3. 不含鐵屑輸送機

※ 4. 此重量不含油箱及切削油泵浦

※ 5. 氣壓流量依選配配件而有所不同
