W328/W428
簡介
|

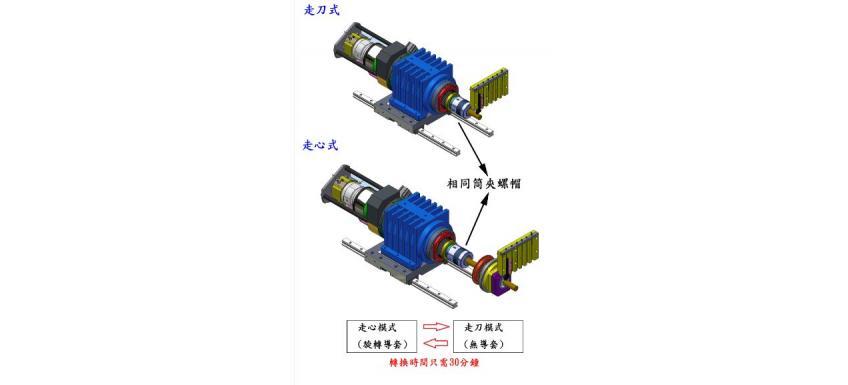

W系列以使用者的需求及方便性為優先考量，是我們設計的主軸，好的設計本身就具備無與倫比的美感，而人性化的展現將為每位使用者帶來更多的便利及更高的效率。而這些我們長久所忽略的重點，將因W系列的問世，給使用者帶來全新的感受。 創新及永遠以人為第一優先的設計考量是威亞追求的重要核心價值。 W系列可快速更換走心模式及走刀模式，並提供發那科控制器給客戶選擇。
|
|
特點
機械加工能力：
|
項目 |
單位 |
加工能力 |
備註 |
|
正/副主軸最大鑽孔 |
mm |
Ø10 |
SUS303 |
|
正/副主軸最大攻牙 |
mm |
M12 / P1.75 |
SUS303 |
|
正主軸側鑽最大鑽孔 |
mm |
Ø10 |
SUS303 |
|
正主軸側鑽最大攻牙 |
mm |
M8 / P1.25 |
SUS303 |
|
副主軸端鑽最大鑽孔 |
mm |
Ø10 |
SUS303 |
|
副主軸端鑽最大攻牙 |
mm |
M6 / P1.0 |
SUS303 |
*使用FANUC 系統測試
規格表
機械規格表:
|
項目 |
單位 |
W328 |
W428 |
備註 |
|
最大加工外徑 |
mm |
Ø32 |
Ø42 |
|
|
最大加工長度 |
mm |
300 |
一次開夾 |
|
|
最大加工長度 |
mm |
340 |
|
|
|
最大加工長度 |
mm |
80 |
105 |
|
|
外徑刀數 / 尺寸 |
pcs |
6 |
□16 |
|
|
內徑刀數 / 尺寸 |
pcs |
5 |
Ø25 |
|
|
側鑽刀數 / 尺寸 |
pcs |
3 |
ER-20 |
|
|
側鑽刀數 / 尺寸 |
pcs |
2 |
ER-16 |
|
|
端面刀數 / 尺寸 (副主軸) |
pcs |
8 |
8 |
ER-16 |
|
副主軸側鑽孔 |
pcs |
2 |
Ø25 |
|
|
總控制軸數 |
pcs |
8 |
8 |
|
|
C軸最小定位度數 |
degree |
0.001° |
|
|
|
正主軸最高轉數 |
rpm |
7000 |
6000 |
|
|
副主軸最高轉數 |
rpm |
7000 |
6000 |
|
|
快速位移 X1/X2/Z1/Z2/Y1 |
M/min |
30 |
|
|
|
快速位移 Y2 |
M/min |
20 |
|
|
|
正主軸馬達 |
KW |
11 |
內藏式 |
|
|
副主軸馬達 |
KW |
11 |
內藏式 |
|
|
正主軸馬達冷卻方式 |
|
油冷 |
|
|
|
副主軸馬達冷卻方式 |
|
油冷 |
|
|
|
正主軸夾持方式 |
|
油壓缸驅動 |
|
|
|
副主軸夾持方式 |
|
油壓缸驅動 |
|
|
|
側鑽馬達 / 最高轉速 |
KW |
1.6 / 6000rpm |
|
|
|
端鑽馬達 / 最高轉速 (副主軸) |
KW |
1.4 / 6000rpm |
|
|
|
滑道油箱 |
L |
2 |
|
|
|
空壓壓力 |
Mpa |
0.6 |
註1 |
|
|
空壓流量 |
L/min. |
20 ~ 145 |
註4 |
|
|
機械尺寸 ( L x W x H ) |
mm |
2945 x 1665 x 2130 |
註2 |
|
|
切削油箱容量 |
L |
380L(100%) |
註3 |
|
|
機械重量 |
KG |
4450 |
註2 |
|
註 1: 0.6Mpa = 6kg/cm2。
註 2: 機械尺寸及重量不含油箱及切削油泵浦。
註 3: 建議油箱需至少裝90%。
註 4: 氣壓流量依選配配件而有所不同。
